- Структура условного обозначения:
ВРУ1 Вводно-распределительное устройство -ХХ Классификация панелей по назначению: 11-18 – вводные;
21-29 – вводно-распределительные с трехфазными группами;
41-50 – распределительные с трехфазными группами;
-Х Наличие аппаратов на воде:0 – отсутствуют;
1 – переключатель на 250А;
2- переключатель на 400 А;
5 – блок БВ на 250 А;
6 – блок БПВ на 250 А;
7 – блок БПВ на 250 А и аппаратура АВР на 100А;
8 – блок БПВ на 250 А и аппаратура АВР на 250А;
X Наличие дополнительной аппаратуры: 0 – отсутствует;
1 – с группами 30х16 А с автоматическими выключателями и аппаратурой автоматического управления освещением;
2 – с группами 30х16 А с автоматическими выключателями без аппаратуры автоматического управления освещением;
3 – с группами 14х16 А с автоматическими выключателями и аппаратурой автоматического управления освещением;
4 – с группами 14х16 А с автоматическими выключателями без аппаратуры автоматического управления освещением;
5 – с группами 8х16 А с предохранителями и аппаратурой автоматического управления освещением;
6 – с группами 8х16 А с предохранителями без аппаратуры автоматического управления освещением;УХЛЗ Вид климатического исполнения и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89. - Условия эксплуатации:
• Температура окружающего воздуха от +1 до +40 0С;
• Высота над уровнем моря не более 2000 М;
• Окружающая среда невзрывоопасная, не содержит агрессивных газов или паров, разрушающих металлы и изоляцию.
• Ошиновка ВРУ1 выдерживает без повреждений ударный ток короткого замыкания 10 кА.
• Степень защиты – IP30 (со стороны дна – IP00) по ГОСТ 14254-96; - Конструкция:

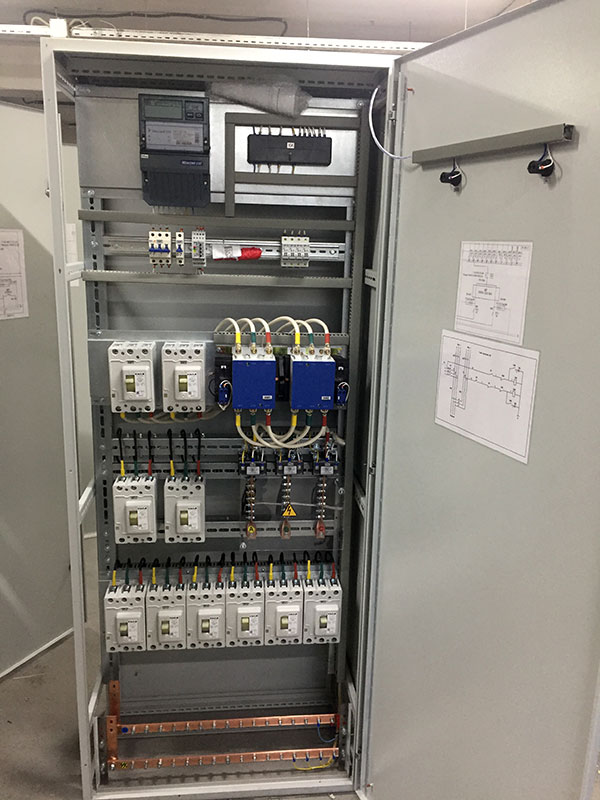

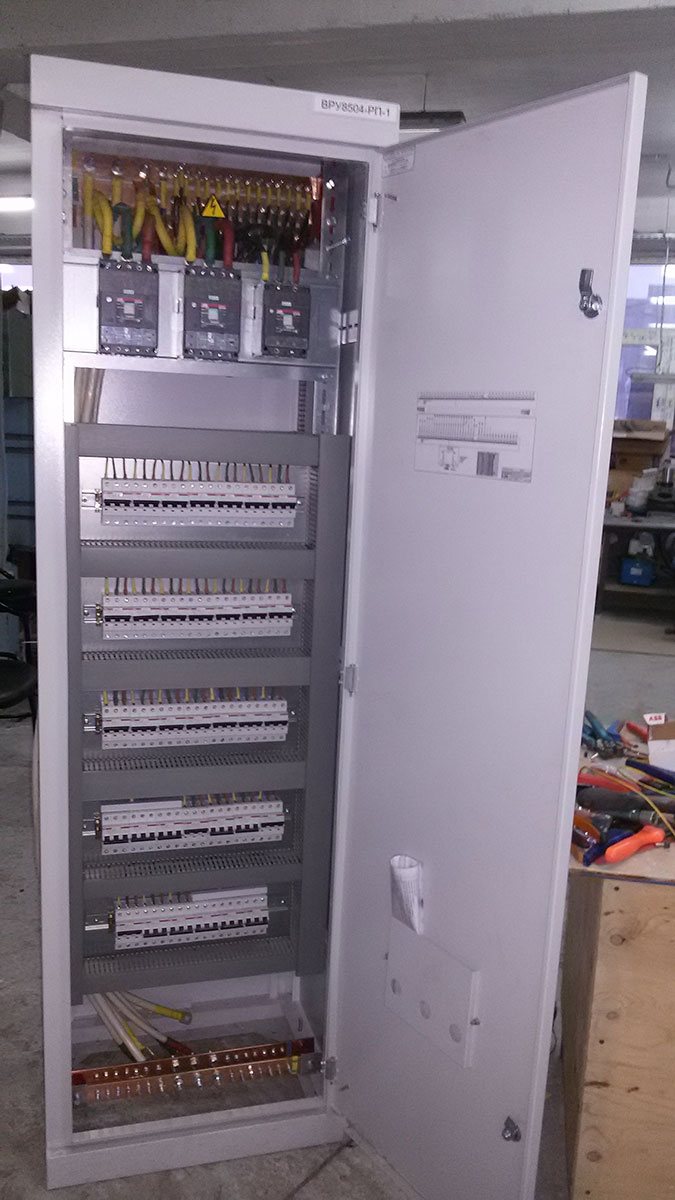

• ВРУ1 комплектуются из отдельных панелей одностороннего обслуживания. Каждая панель представляет собой сварную металлоконструкцию из гнутых стальных профилей, внутри которой размещена аппаратура главных и вспомогательных цепей.
• Доступ в панель обеспечен со стороны фасада через дверь. Ввод питающих кабелей выполняется снизу. Вывод проводов отходящих линий может осуществляться сверху и снизу. - Комплектность поставки:
В комплект входят:
• Устройство ВРУ1 в соответствии с заказом;
• Ключи от дверей – по 1 шт. на каждый замок;
• Схема электрическая – задание заводу-изготовителю (по просьбе заказчика);
• Паспорт – 1 экз. - Панели ВРУ1 изготавливаются следующих видов:
• Вводные;
• Вводно-распределительные;
• Распределительные. - Массогабаритные показатели:
• Ширина – 800 мм;
• Глубина – 450 мм;
• Высота – 1700 мм;
• Средняя масса панели – 155 кг. - Основная встраиваемая аппаратура первичных цепей:
QF – выключатель автоматический; QS – рубильник или переключатель; FU – предохранитель; TA – трансформатор тока; PL – счетчик; pA – амперметр; KM – контактор, магнитный пускатель; HK – прибор световой сигнализации. - Габаритные и установочные размеры ВРУ1:
Тип № рис.
1.2.2Номинальный ток,
АКоличество и номин. ток
вводного аппарата, АТип аппаратов, количество и номинальный ток отходящих линий Наличие блока управления освещением однофазн. трехфахн. автом. не автом. Вводные ВРУ1-11-10УХЛ4 250 2х250 — — — — ВРУ1-12-10УХЛ4 250 2х250 — — — — ВРУ1-13-20УХЛ4 400 2х400 — — — — ВРУ1-14-20УХЛ4 400 2х400 — — — — ВРУ1-17-70УХЛ4 100 100 — — — — ВРУ1-18-80УХЛ4 250 250 — — — — Распределительные ВРУ1-41-00УХЛ4 — — — ПН2 2х100 +
7х100
— — ВРУ1-42-01УХЛ4 — — АЕ1000 30х16 + — ВРУ1-42-02УХЛ4 — — — + ВРУ1-43-00УХЛ4 — — — — — ВРУ1-44-00УХЛ4 — — — ПН22х250 +
7х100
— — ВРУ1-45-01УХЛ4 — — АЕ1000 30х16 + — ВРУ1-45-02УХЛ4 — — — + ВРУ1-46-00УХЛ4 — — — — — ВРУ1-47-00УХЛ4 — — — ПН25х100 + 5х100
— — ВРУ1-48-03УХЛ4 — — АЕ 1000 14х16 + — ВРУ1-48-04УХЛ4 — — — + ВРУ1-49-03УХЛ4 — — НПН25х60+ 5х60
+ — ВРУ1-49-04УХЛ4 — — — + ВРУ1-49-00УХЛ4 — — — — — ВРУ1-50-00УХЛ4 — — — ПН24х250 + 4х250
— — ВРУ1-50-01УХЛ4 — — АЕ1000 30х16 + — ВРУ1-50-02УХЛ4 — — — + Вводно-распределительные ВРУ1-21-10УХЛ4 200 1х250 — НПН2 2х60+ ПН2 4х100
— — ВРУ1-22-55УХЛ4 2х250 ПРС-25П 8х16 ПН2 6х100 + — ВРУ1-23-55УХЛ4 + — ВРУ1-24-55УХЛ4 + — ВРУ1-25-65УХЛ4 1х250 НПН2 5х60+ ПН2 1х100
+ — ВРУ1-26-65УХЛ4 + — ВРУ1-27-65УХЛ4 + — ВРУ1-28-65УХЛ4 + — ВРУ1-29-65УХЛ4 + — ВРУ1-22-56УХЛ4 2х250 ПН2 6х100 — + ВРУ1-23-56УХЛ4 — + ВРУ1-24-56УХЛ4 — + ВРУ1-25-66УХЛ4 1х250 НПН2 5х60+ ПН2 1х100
— + ВРУ1-26-66УХЛ4 — + ВРУ1-27-66УХЛ4 — + ВРУ1-28-66УХЛ4 — + ВРУ1-29-66УХЛ4 — + ВРУ1-22-53УХЛ4 2х250 АЕ100014х16 ПН2 6х100 + — ВРУ1-23-53УХЛ4 + — ВРУ1-24-53УХЛ4 + — ВРУ1-25-63УХЛ4 1х250 НПН2 5х60+ ПН2 1х100
+ — ВРУ1-26-63УХЛ4 + — ВРУ1-27-63УХЛ4 + — ВРУ1-28-63УХЛ4 + — ВРУ1-29-63УХЛ4 + — ВРУ1-22-54УХЛ4 2х250 ПН2 6х100 — + ВРУ1-23-54УХЛ4 — + ВРУ1-24-54УХЛ4 — + ВРУ1-25-64УХЛ4 1х250 НПН2 5х60+ ПН2 1х100
— + ВРУ1-26-64УХЛ4 — + ВРУ1-27-64УХЛ4 — + ВРУ1-28-64УХЛ4 — + ВРУ1-29-64УХЛ4 — +
