Вводно-распределительные устройства типа ВРУ-8503, ВРУ-8504МУ, ВРУ-8505

  • Вводно-распределительные устройства типа ВРУ-8503, ВРУ-8504МУ, ВРУ-8505 предназначены для приема, распределения и учета электроэнергии напряжением 380/220В трехфазного переменного тока частотой 50 Гц для защиты линий при перегрузках и коротких замыканиях, а также для нечастых (до шести в час) оперативных включений, отключений электрических сетей.

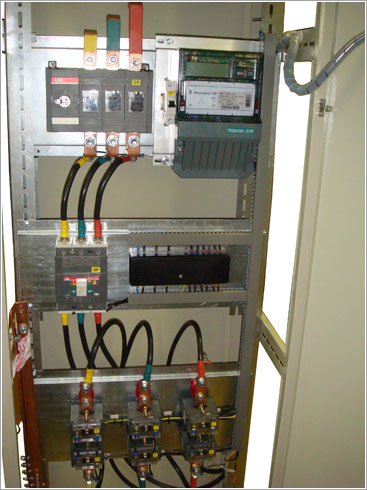

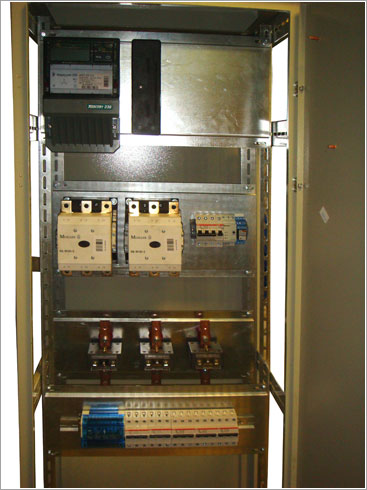

  • УВР-8505М комплектуются из отдельных панелей одностороннего обслуживания. Каждая панель представляет собой сварную металлоконструкцию из гнутых стальных профилей, внутри которой размещена аппаратура главных и вспомогательных цепей. Обслуживание аппаратов, приборов и контактных соединений осуществляется только с передней (лицевой) стороны панелей.
  • УВР-8505М имеет модернизированную конструкцию вводных панелей. Вводная панель модернизирована с целью исключения применения шкафов учета электроэнергии совместно с вводной панелью. Отсек учета электроэнергии отделен от вводного отсека и конструктивно разделен на две части:
    • Отсек для размещения счетчика электрической энергии закрываемый пломбируемой дверью.
    • Отсек для размещения шести трансформаторов тока (три- для подключения счетчика электрической энергии, три- для подключения приборов (амперметров, вольтметров), снабженный прозрачной пломбируемой панелью.
  • Внешний вид, габаритные и установочные размеры — смотри рисунок и таблицу 1.
  • Высота панели составляет 2000 мм.
  • По назначению панели подразделяются на:
    1. Вводные ВА — с выключателем автоматическим.
    2. Вводные ВР — с рубильником.
    3. Вводные ВП — с переключателем.
    4. Распределительные — с выключателями автоматическими на отходящих линиях.
    5. Распределительные — с автоматикой управления освещением лестнично-лифтового узла и коридоров.
    6. Распределительные — с отделением учета.
    7. Распределительные — со станциями управления «АВР».
  • Условия эксплуатации:
    • Температура окружающего воздуха от +5 до +400С
    • Высота над уровнем моря не более 2000 м
    • Степень защиты — IP31
    • Окружающая среда невзрывоопасная, не содержит агрессивных газов или паров, разрушающих металлы и изоляцию.
  • Структура условного обозначения вводных панелей:

Структура условного обозначения вводных панелей

  • Структура условного обозначения распределительных панелей:

Структура условного обозначения распределительных панелей

  • Структура условного обозначения панелей со станциями управления «АВР»:

Структура условного обозначения панелей со станциями управления «АВР»

  • Габаритные и установочные размеры вводных панелей:

Габаритные и установочные размеры вводных панелей



  • 1 — автоматический выключатель подсветки панели;
    2 — измерительные приборы;
    3 — отсек учета;
    4 — пломбировочные винты;
    5 — панель для измерительных приборов (утопленная);
    6 — отсек трансформаторов тока;
    7 — отсек ввода;
    8 — отсек подключения питающих линий;
    9 — место для кабеледержателей;
    10 — шина N;
    11 — шина РЕ.
  • Габаритные и установочные размеры распределительных панелей:

t6-2[1]

Номер габарита Размеры, мм
B L
1 450 270
2 630 (600)* 450
  • Принципиальная схема первичных соединений:
• Тип панели 3BР-1-25-0-31, 3BР-1-40-0-31, 3BР-1-63-0-31



• Тип панели: 3BР-2-25-0-31, 3BР-2-40-0-31, 3BР-2-63-0-31
t6-4[1]



• Тип панели: 3BР-3-25-0-31, 3BР-3-40-0-31, 3BР-3-63-0-31



Тип панели: 3BП-4-25-0-31, 3BП-4-40-0-31, 3BП-4-63-0-31



Тип панели:3BП-5-25-0-31, 3BП-5-40-0-31, 3BП-5-63-0-31



Тип панели: 3BП-6-25-0-31, 3BП-6-40-0-31, 3BП-6-63-0-31



Тип панели: 3BП-7-25-0-31, 3BП-7-40-0-31, 3BП-7-63-0-31



Тип панели:3BА-8-16-0-31, 3BА-8-25-0-31, 3BА-8-40-0-31



Тип панели:3АBР-160, 3АBР-250, 3АBР-400

Допускается установка в этой панели вводных автоматических выключателей (2 шт): ВА 57-31 или ВА 57-35



Поз. обозначение Наименование
С1-С3 Конденсатор К73-28 1000В — 0,47 мкФ
F1-F3 Предохранитель ППН 33 100А, ППН35 250А, ППН 37 400А, ППН 39 630А
P1 Электрический счетчик (устанавливается заказчиком на объекте)
Q В панелях ВР рубильник ВР или переключатель ПБ-32-250А, ПБ-34-400А, ПБ-36-630А
S Автоматический выключатель 6А
E Патрон потолочный с лампой накаливания
РА1-РА3 Амперметр Э8030М-1
PV Вольтметр Э8030М-0 — 500В
S1 Переключатель вольтметровый
Т1-Т3 Трансформатор Т-0.66
S2 Автоматический выключатель ВА 57-31
S4-S5 Автоматический выключатель ВА 57-35
АВР Блок БУ 8254-32А2-160А, габарит шкафа 2000х630х450
Блок БУ 8254-42А2-250А, габарит шкафа 2000х630х450
Блок БУ 8254-52А2-400А, габарит шкафа 2000х630х450
КМ1-КМ2 Контактор КТП 160А, 250А, 400А
  • Комплект поставки:
    1. УВР — в соответствии с заказом
    2. Ключ от двери — 2 шт.
    3. Приспособления для замены плавких вставок — 1 шт.**
    4. Запасная плавкая вставка каждого типоразмера по — 1 шт.**
    5. Паспорт — 1 экз. 6. Схема электрическая (задание заводу-изготовителю) — 1 экз.**• Комплектация электросчетчиками по договоренности с заказчиком.
    **- комплектуется по договоренности с заказчиком
